La Dordogne au Barrage de l'Aigle commune Chalvignac (15)

Le concepteur de cet ouvrage est André Coyne, associé à un prisonnier évadé, André Decelle, lui même ingénieur aux Ponts et chaussées et qui devint directeur général d’EDF. Deux autres personnes ont dirigé la construction du barrage : les architectes Brochet et Chabbert. Les travaux ont été retardés pour ne pas céder l’ouvrage à l’ennemi (il devait être terminé en 1942).

L’Aigle (nom qu’on lui a donné d’après une légende qui disait que des aigles nichaient sur le rocher surplombant le barrage), a été inauguré le 15 octobre 1945  Le Groupe 4 a été mis en service ce jour même, puis le Groupe 3 en 1947, ensuite le Groupe 2 en 1950 et le Groupe 1 en 1956. L’Aigle a été suréquipé d’un groupe déporté à 100 m en aval du barrage, appelé Groupe 6, mis en service en 1982.

Clic gauche sur la carte pour l'agrandir



La retenue reçoit les eaux de la Dordogne, complétées en rive droite par celles de la Luzège, du Vianon et de l’Aubre et en rive gauche par celles de l’Auze et de la Vergne, captées et restituées dans la retenue.

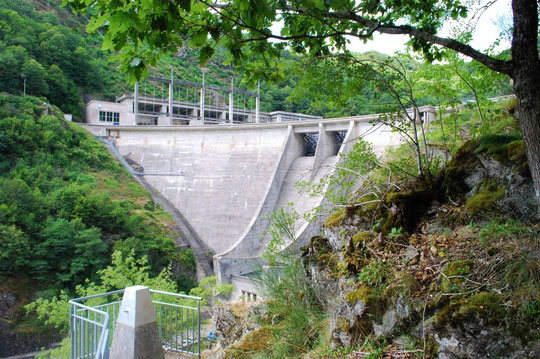

Le barrage est une belle réussite architecturale. Il est de type poids-voûte, surmonté d’une route et son parement amont forme un cylindre vertical de 150 mètres de rayon. Les deux évacuateurs de crue équipés chacun de deux pertuis débouchent dans deux déversoirs qui, grâce à leur profil en saut de ski, permettent de projeter l’eau à plus de 50 mètres du bâtiment et permettent l'écoulement de 4 000 m³ d'eau par seconde. Le tronçon terminal de forme hélicoïdale bascule la lame d’eau dans un plan presque vertical, ce qui permet une large dispersion du flot et donne aux lâchures un aspect très spectaculaire (capacité maximale d’évacuation : 3 800 m³/s).

La retenue, d’une capacité totale de 220 millions de m³, a une superficie de 750 hectares et 25 kilomètres de longueur. La hauteur de chute maximale est de 80 mètres.

L’usine ne forme qu’un seul bloc avec le barrage et les déversoirs qui la coiffent. De forme semi-circulaire, elle abrite quatre groupes principaux disposés en arc de cercle équipés de turbines Francis à axe vertical d’une puissance nominale de 54 MW chacune. En 1982, l’aménagement a été équipé d’un cinquième groupe principal numéroté G.6 (le groupe auxiliaire étant numéroté 5), il est également équipé d’une turbine Francis. Sa puissance nominale est de 133 MW. L’usine contenant le groupe 6 est située en rive droite, dans le département de la Corrèze à environ 100 mètres en aval du barrage.

Une ligne évacue l’énergie des 5 groupes principaux vers le poste du Breuil distant d’un kilomètre
